Parts Diagrams
Exploded views and component parts lists from the service manual — 18 diagrams across 7 sections, 313 individual parts
18 diagrams
Engine
55 diagrams

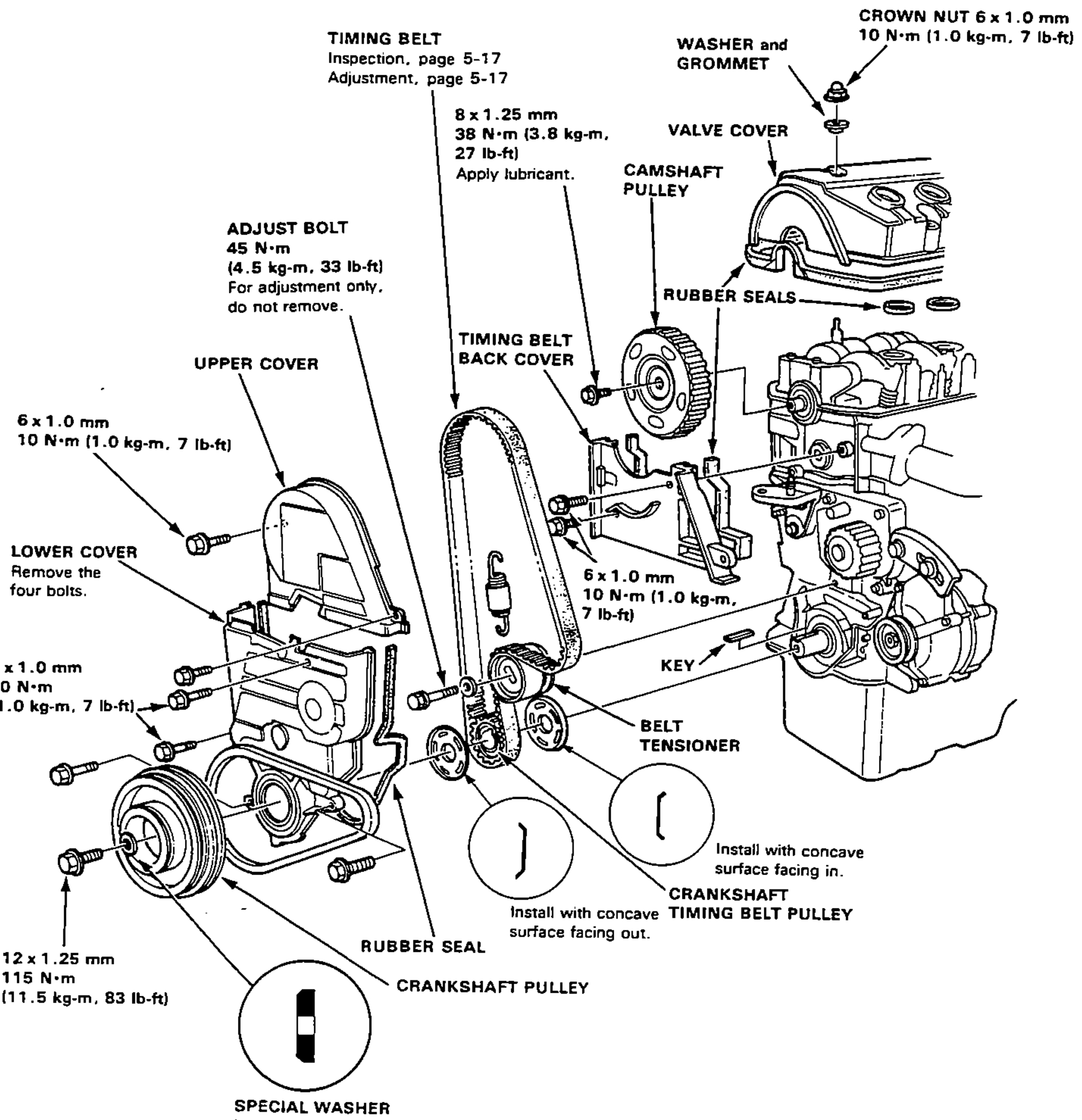

Timing Belt - Illustrated Index
5-1616 parts
ADJUST BOLT · UPPER COVER · LOWER COVER · TIMING BELT · TIMING BELT BACK COVER · CAMSHAFT PULLEY · VALVE COVER · WASHER and GROMMET …

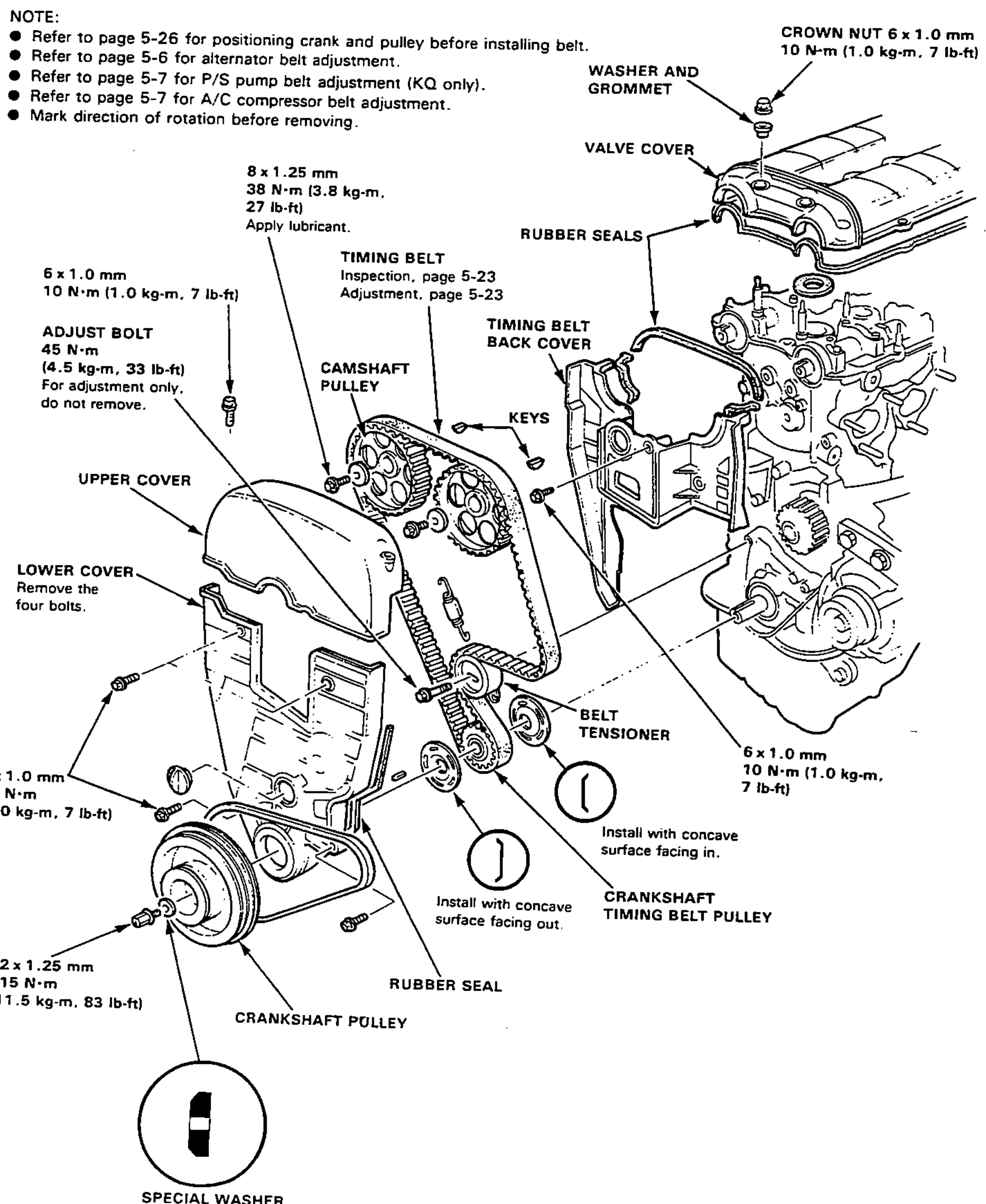

Timing Belt - Illustrated Index
5-2216 parts
ADJUST BOLT · UPPER COVER · LOWER COVER · TIMING BELT · TIMING BELT BACK COVER · CAMSHAFT PULLEY · VALVE COVER · WASHER AND GROMMET …

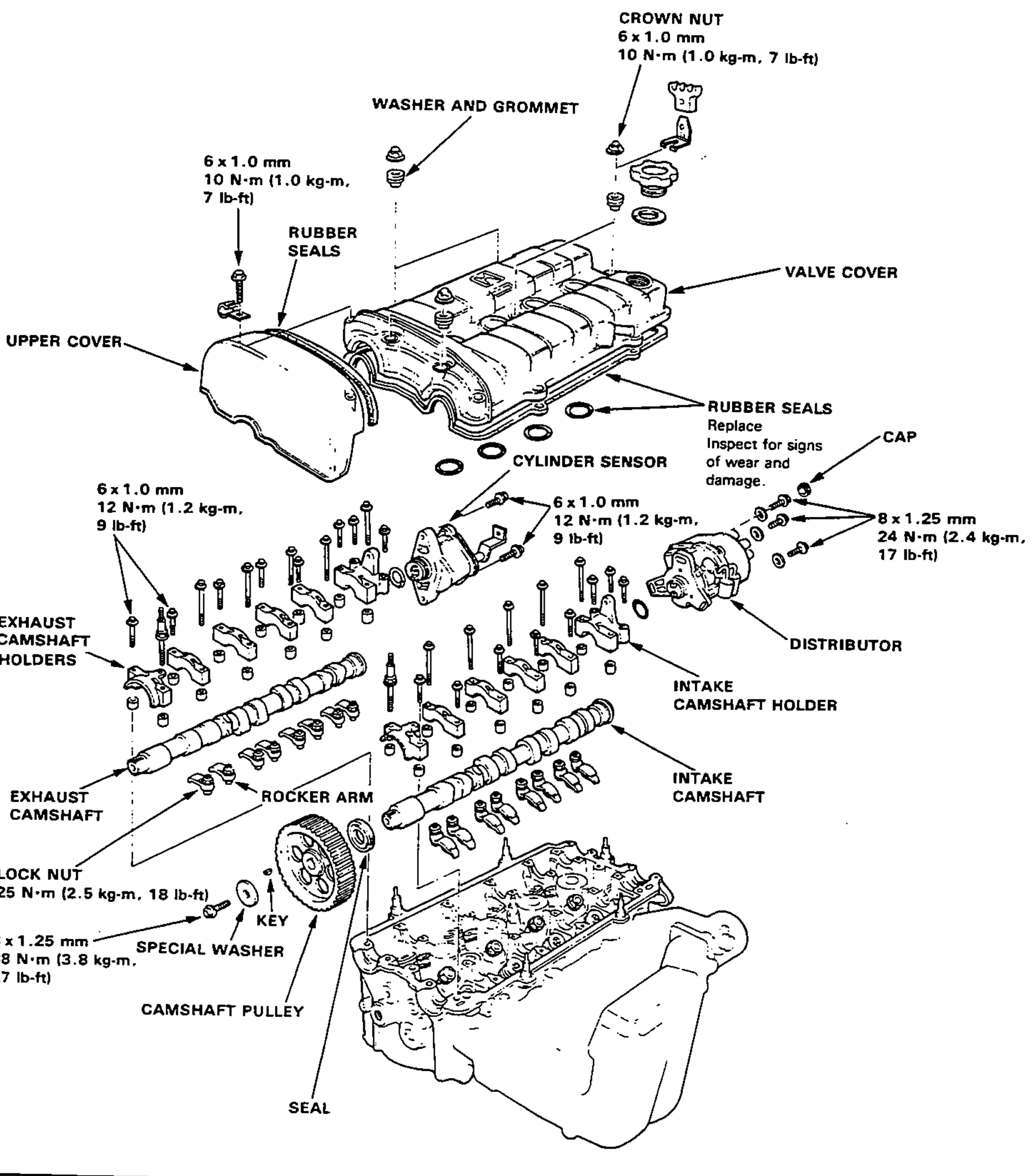

Cylinder Head - Removal (engine removal not required)
5-3618 parts
CROWN NUT · WASHER AND GROMMET · VALVE COVER · RUBBER SEALS · UPPER COVER · CYLINDER SENSOR · CAP · DISTRIBUTOR …

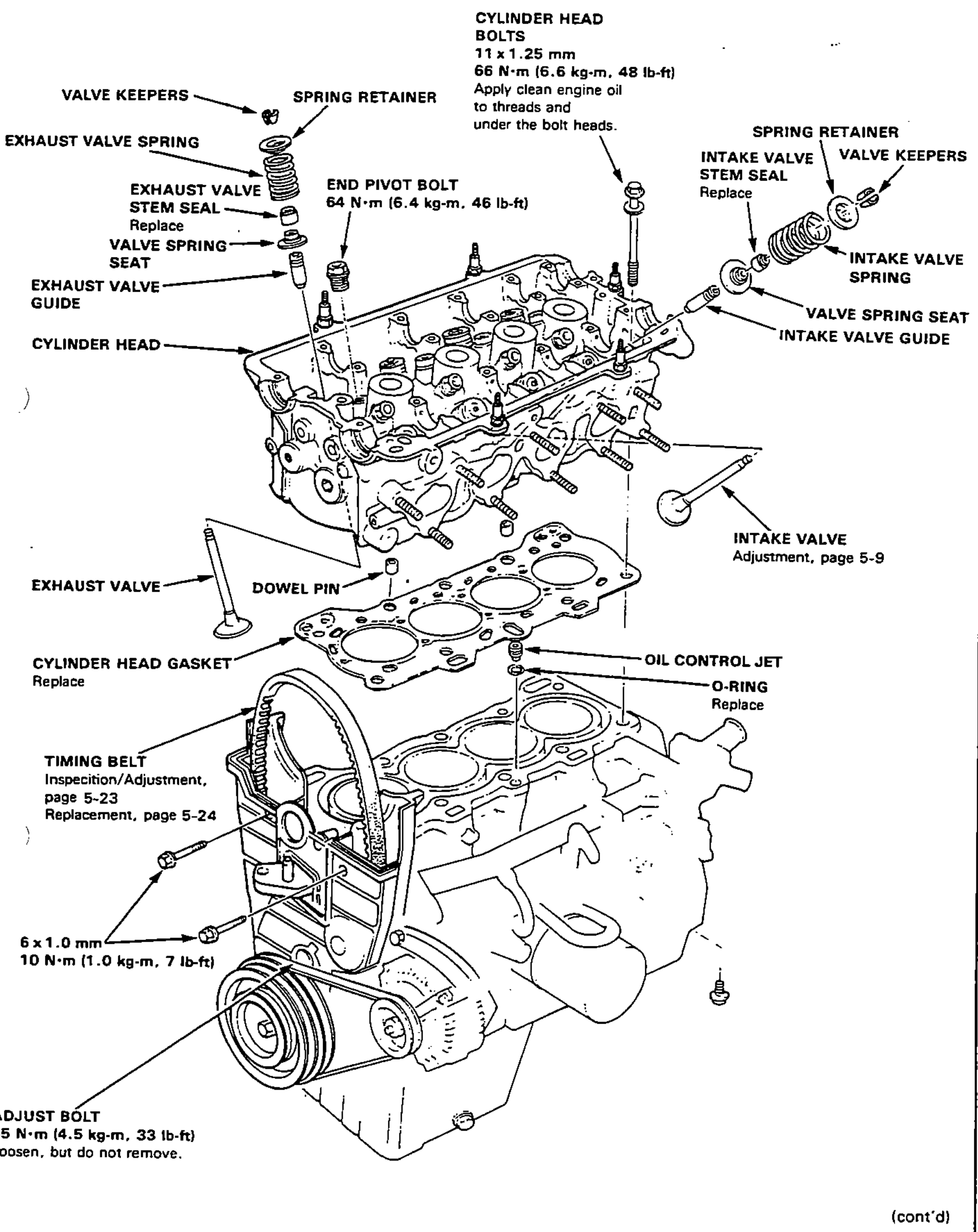

Cylinder Head - Removal (engine removal not required) (cont'd)
5-3720 parts
VALVE KEEPERS · SPRING RETAINER · EXHAUST VALVE SPRING · EXHAUST VALVE STEM SEAL · VALVE SPRING SEAT · EXHAUST VALVE GUIDE · CYLINDER HEAD · EXHAUST VALVE …

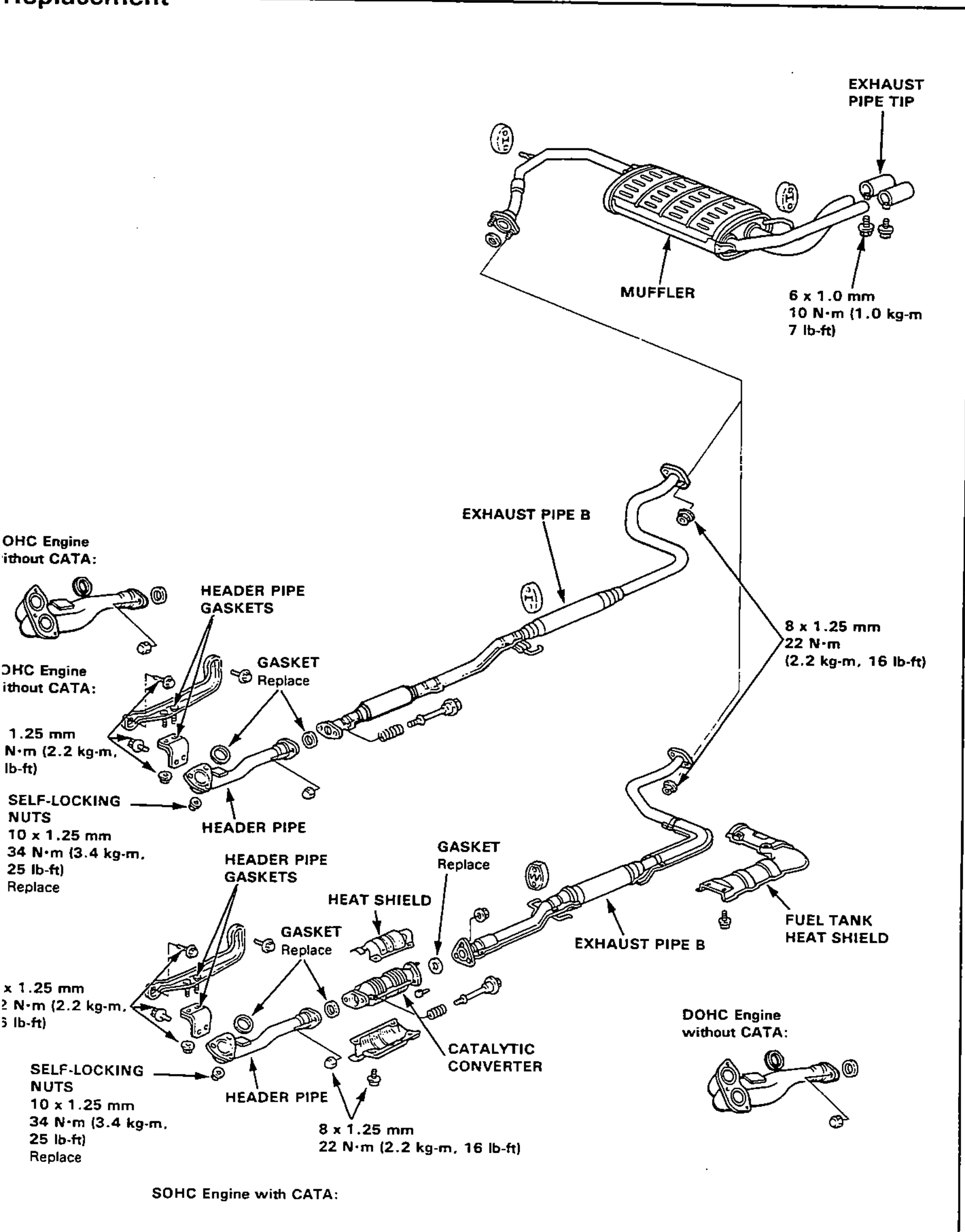

Exhaust Pipe and Muffler — Replacement
5-5410 parts
Exhaust pipe tip · Muffler · Exhaust pipe B · Header pipe · Header pipe gaskets · Gasket · Self-locking nuts · Heat shield …
Fuel and Emissions
64 diagrams![Systems Descriptions - Vacuum Connections [With CATA]](/images/page-0117_fig1.png)

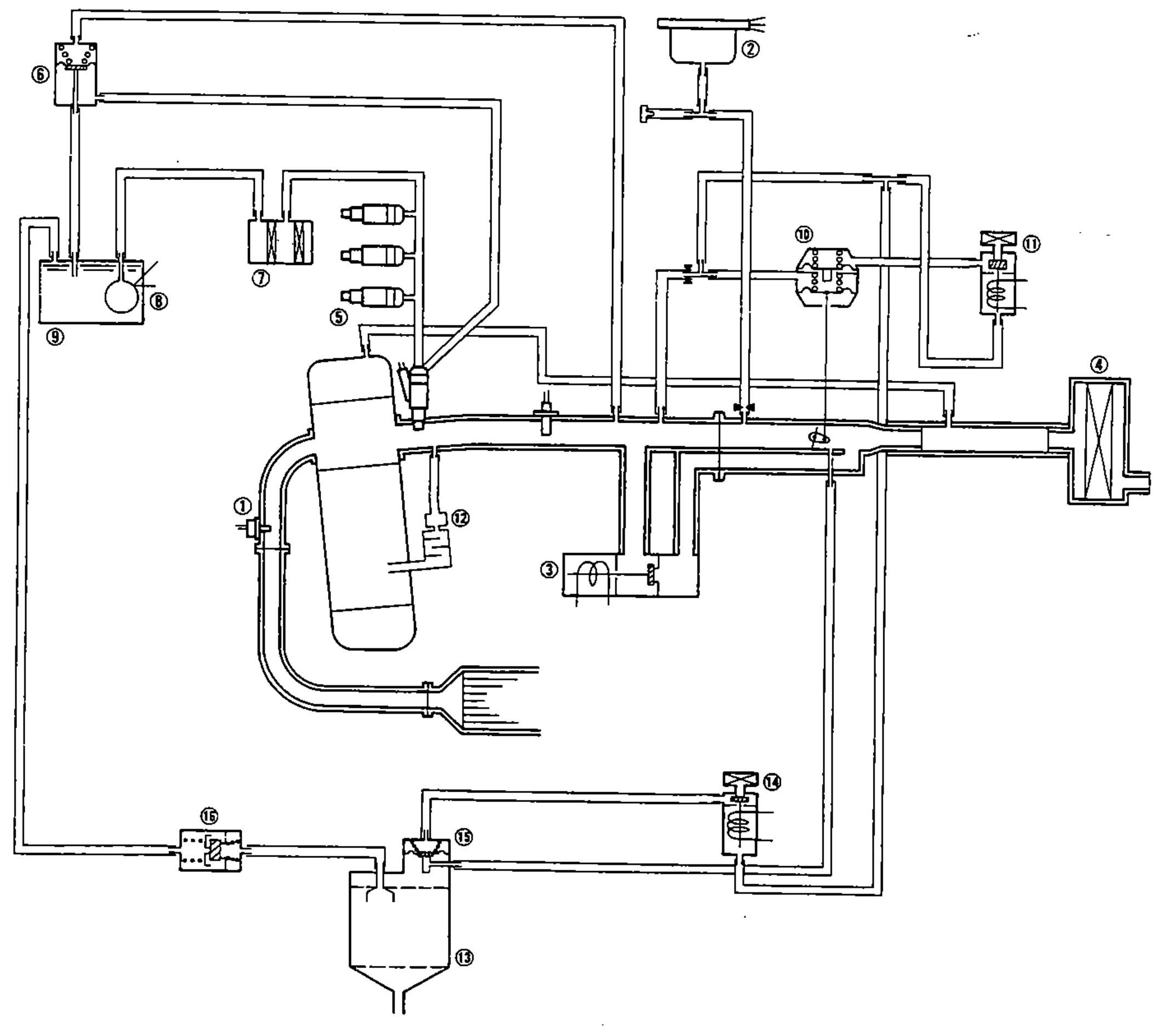

Systems Descriptions - Vacuum Connections [With CATA]
6-1016 parts
OXYGEN (O2) SENSOR · MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR · ELECTRONIC AIR CONTROL VALVE (EACV) · AIR CLEANER · FUEL INJECTOR · PRESSURE REGULATOR · FUEL FILTER · FUEL PUMP …

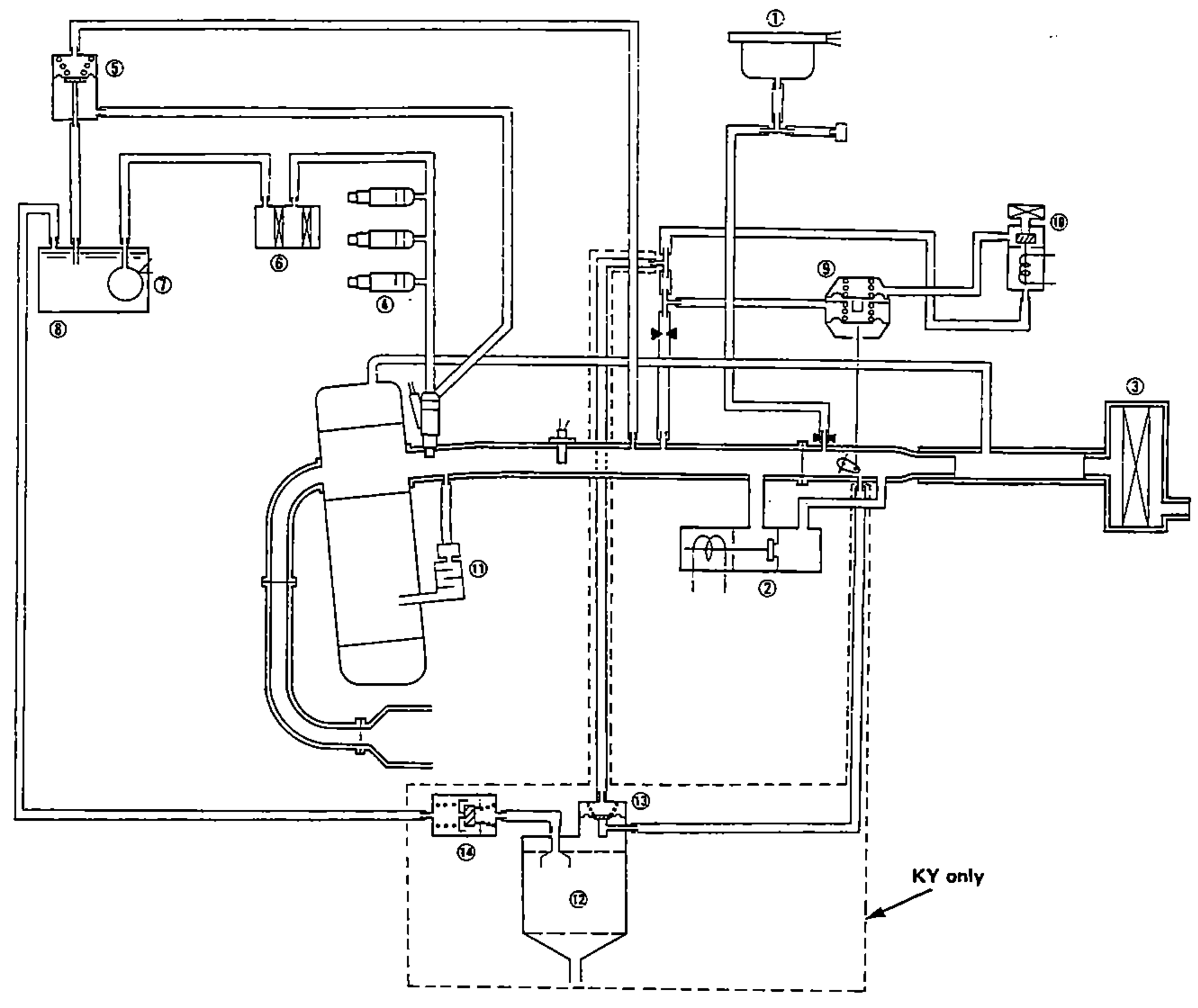

![Systems Descriptions - Vacuum Connections [Without CATA]](/images/page-0118_fig1.png)
Systems Descriptions - Vacuum Connections [Without CATA]
6-1114 parts
MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR · ELECTRONIC AIR CONTROL VALVE (EACV) · AIR CLEANER · FUEL INJECTOR · PRESSURE REGULATOR · FUEL FILTER · FUEL PUMP · FUEL TANK …

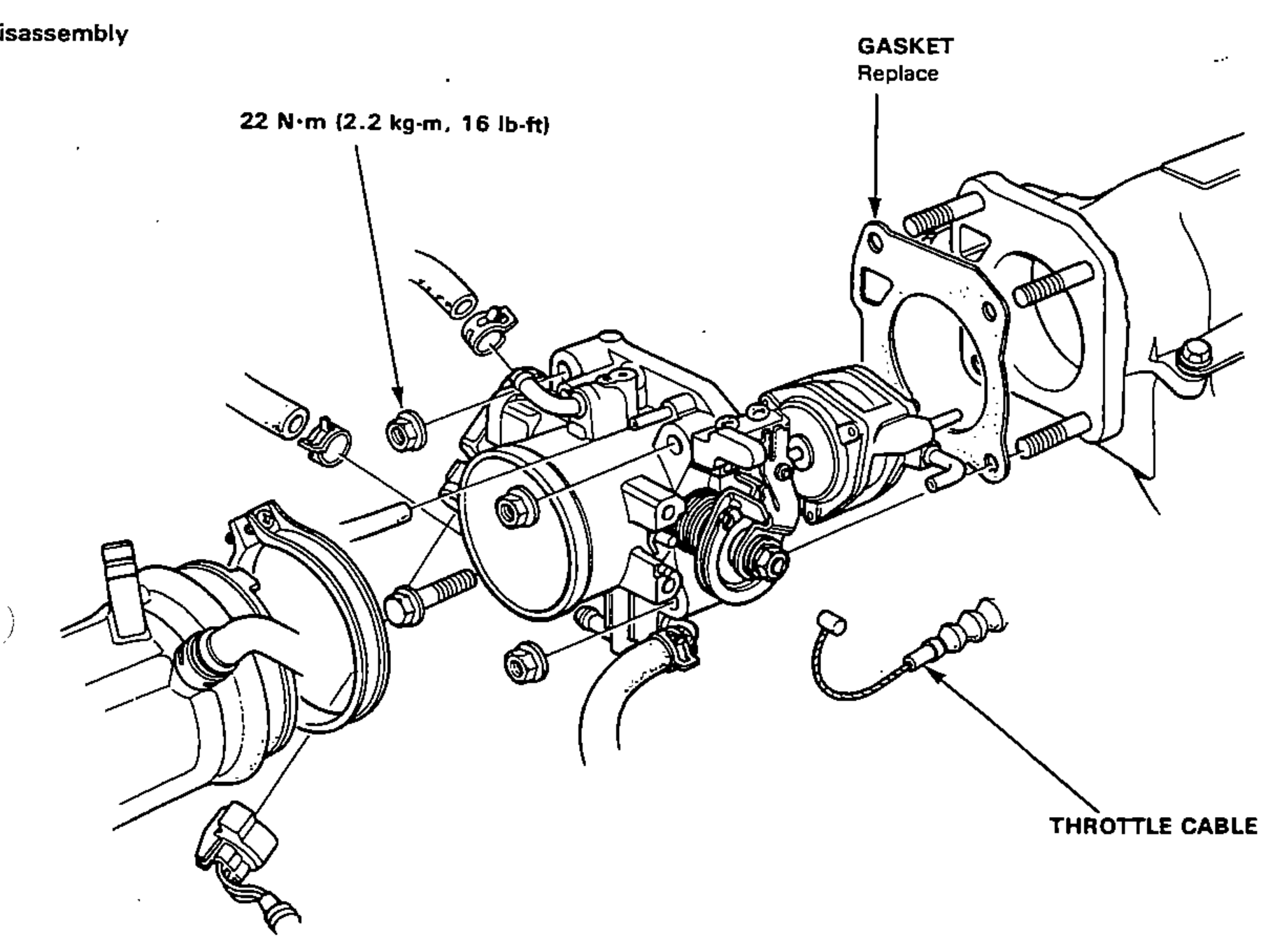

Throttle Body — Disassembly
6-856 parts
GASKET · THROTTLE CABLE · THROTTLE ANGLE SENSOR · DASHPOT DIAPHRAGM · IDLE ADJUSTING SCREW · O-RING

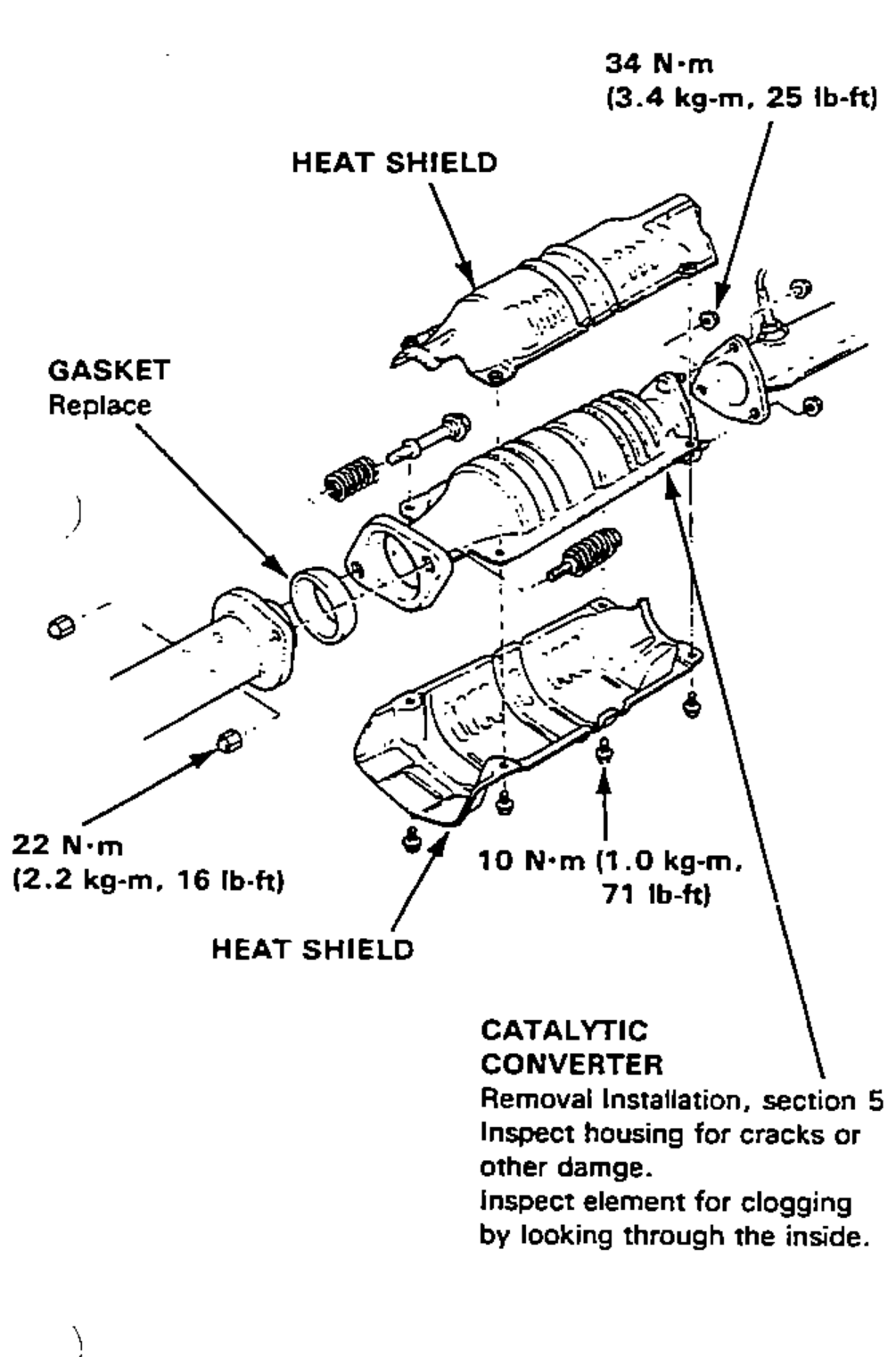

Catalytic Converter
6-914 parts
HEAT SHIELD (upper) · HEAT SHIELD (lower) · GASKET · CATALYTIC CONVERTER
Manual Transmission
81 diagramSteering
114 diagrams

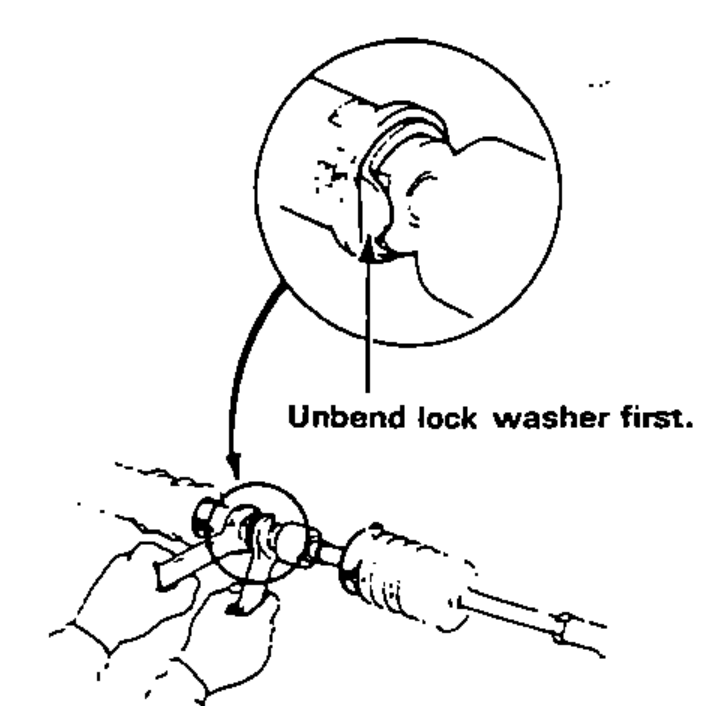

Disassembly/Inspection
11-711 parts
RACK · RACK END BUSHING · STEERING GEARBOX · PINION DUST SEAL · SNAP RING 35 mm · PINION ASSEMBLY · LOCK NUT · RACK GUIDE SCREW …

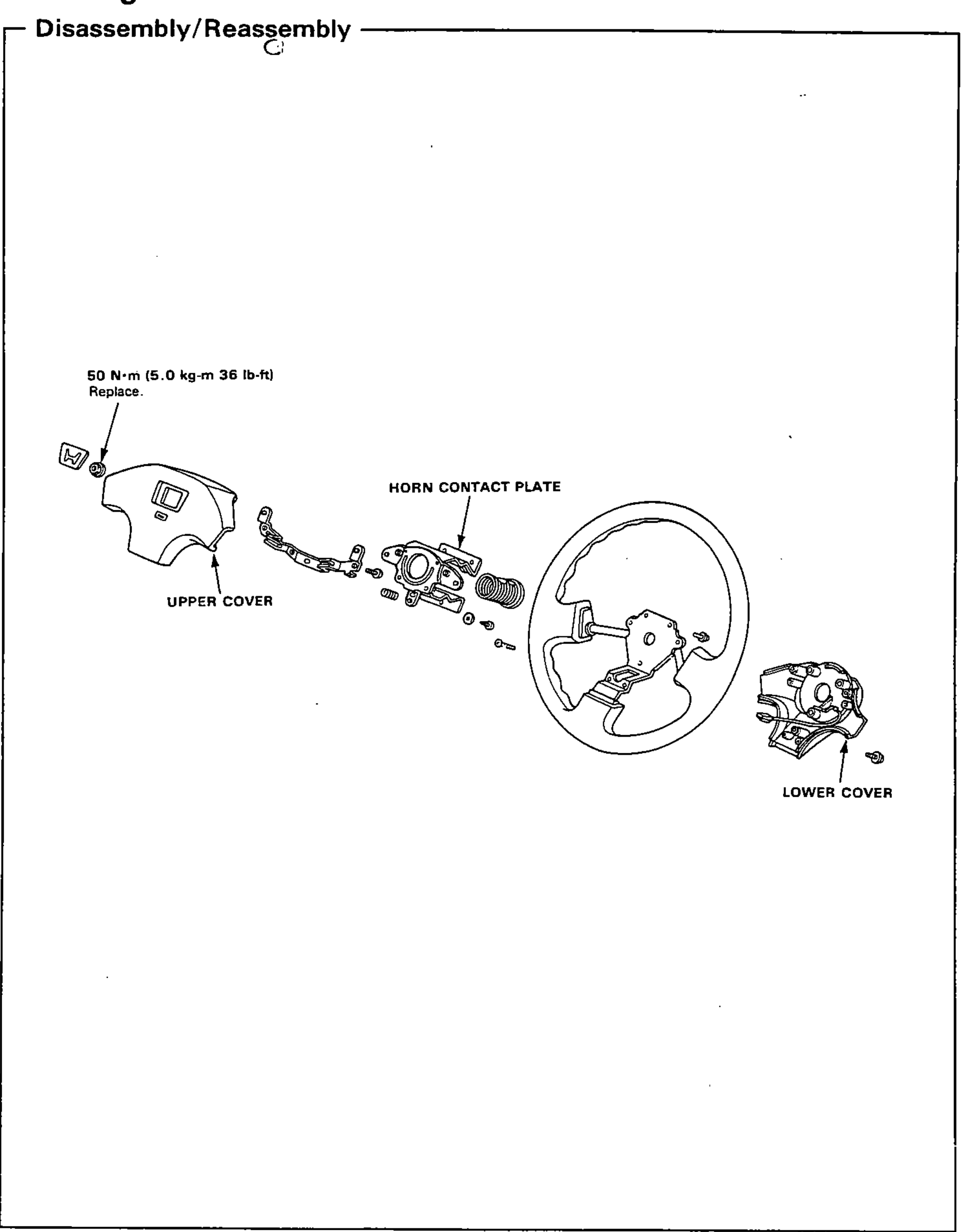

Steering Wheel - Disassembly/Reassembly
11-105 parts
Steering wheel retaining nut · UPPER COVER · HORN CONTACT PLATE · Steering wheel · LOWER COVER

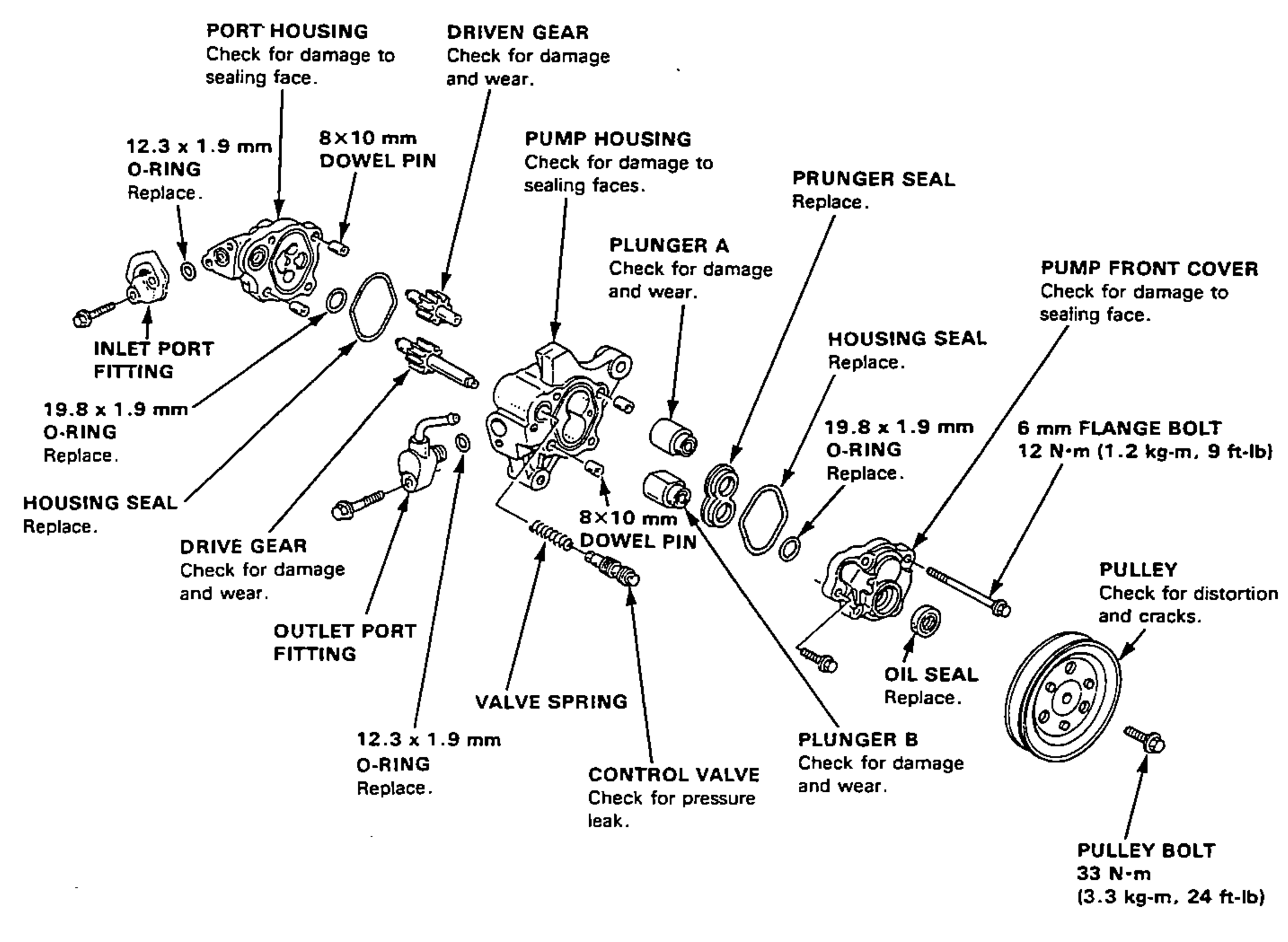

Steering Pump — Illustrated Index
11-3824 parts
PORT HOUSING · DRIVEN GEAR · PUMP HOUSING · 12.3 x 1.9 mm O-RING · 8x10 mm DOWEL PIN · INLET PORT FITTING · 19.8 x 1.9 mm O-RING · HOUSING SEAL …

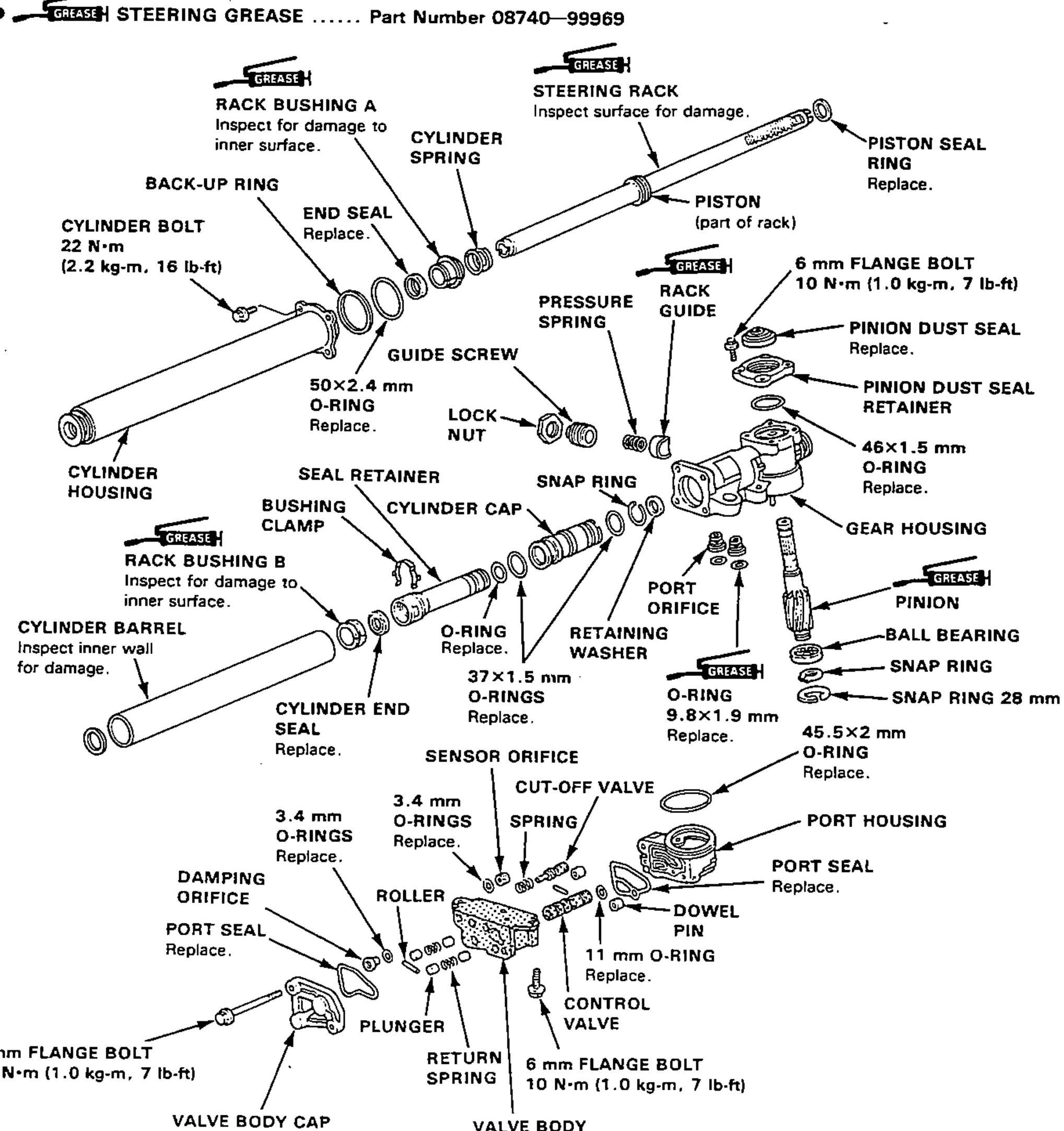

Steering Gearbox — Illustrated Index
11-4652 parts
RACK BUSHING A · CYLINDER SPRING · STEERING RACK · PISTON SEAL RING · BACK-UP RING · END SEAL · PISTON · CYLINDER BOLT …
Brakes
132 diagrams

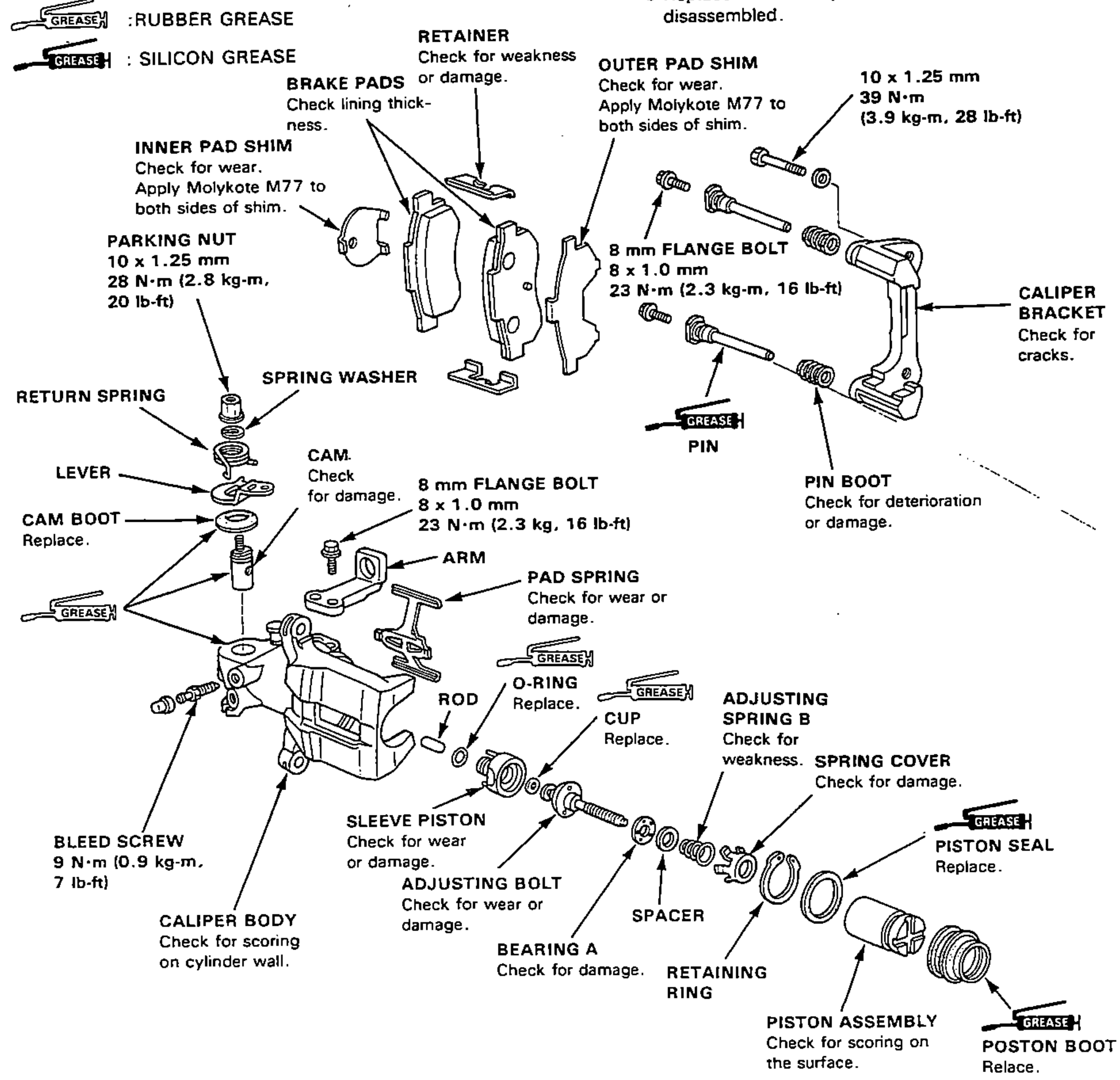

Rear Disc Brake - Inspection
13-2731 parts
RETAINER · BRAKE PADS · INNER PAD SHIM · OUTER PAD SHIM · PARKING NUT · RETURN SPRING · SPRING WASHER · LEVER …

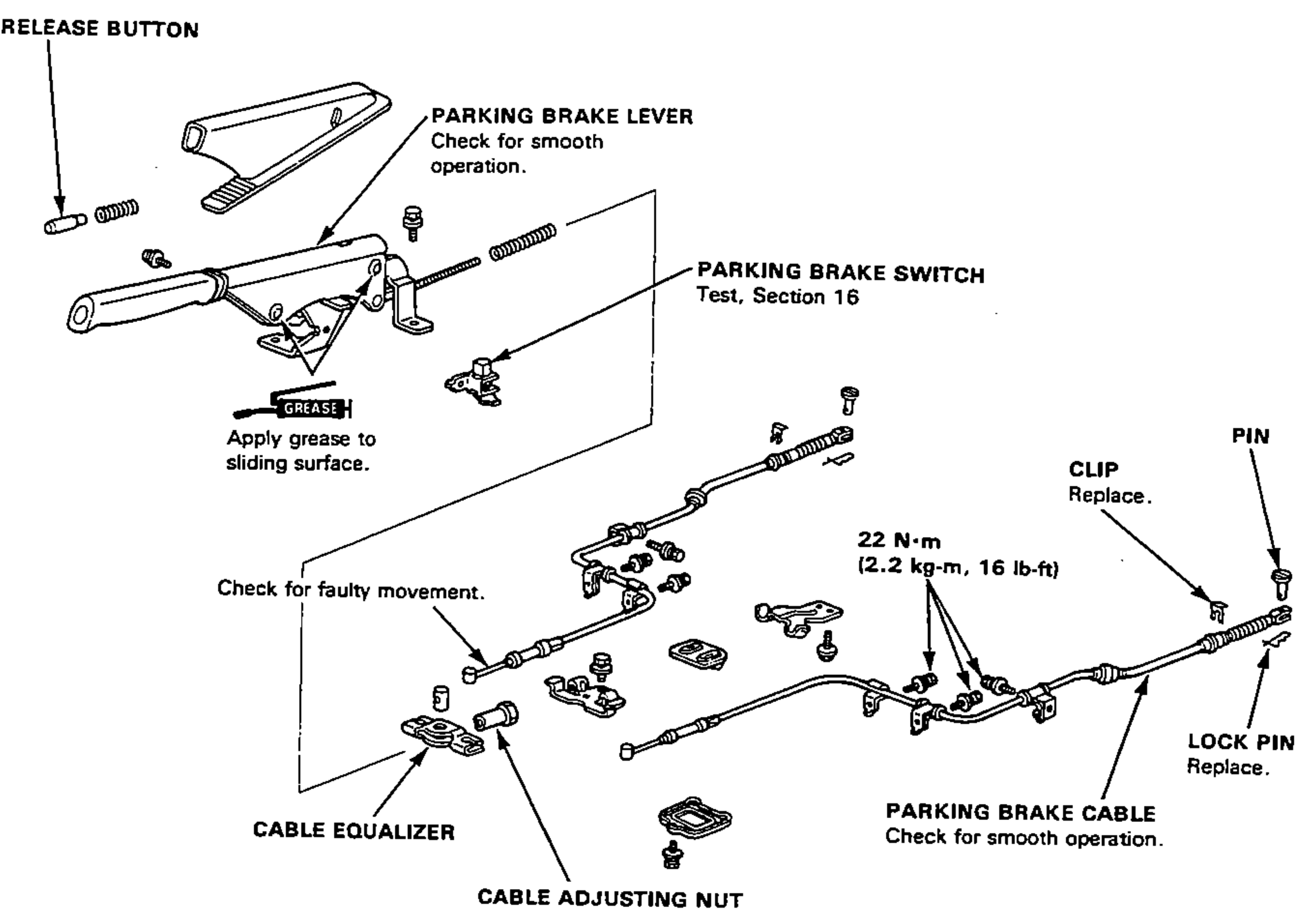

Parking Brake - Disassembly and Reassembly
13-3810 parts
RELEASE BUTTON · PARKING BRAKE LEVER · PARKING BRAKE SWITCH · PARKING BRAKE LEVER (sliding surface) · CABLE EQUALIZER · CABLE ADJUSTING NUT · PARKING BRAKE CABLE · CLIP …
